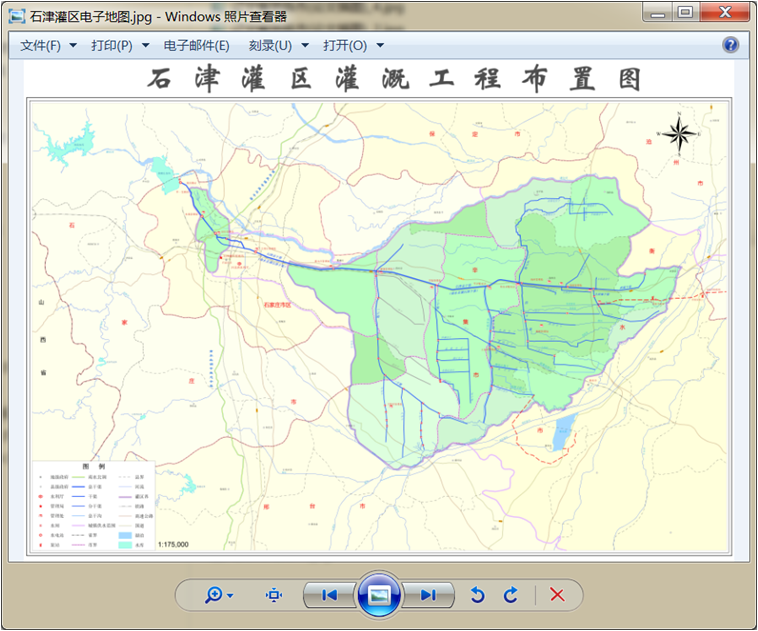

本文以jpg格式的图片为例，jpg格式是位图，它没有坐标系，但有时候又非常有必要把它做成shape文件。本文介绍两种方法，一种是通过以下6个步骤来进行的，另外一种简单一些，只有2个步骤。

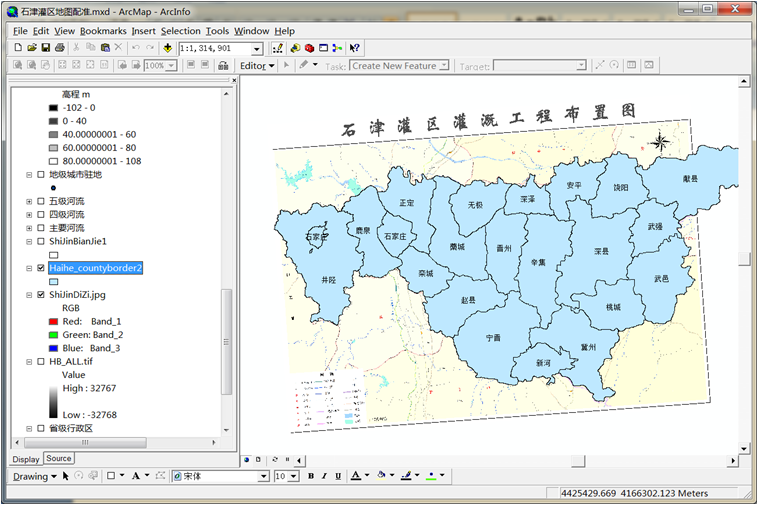

1.把jpg图片放到有坐标的Arcgis里面，采用Georeferencing工具进行配准。

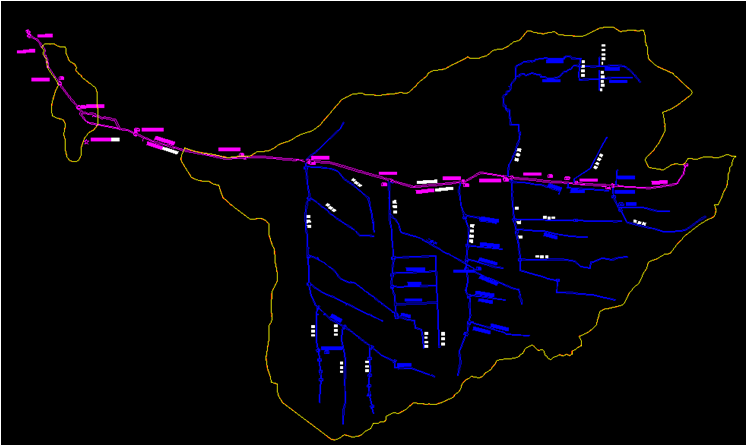

2.借助矢量化工具比如R2V等进行矢量化，将矢量化后的结果在CAD中对所有的线进行分层。
3.在步骤1里面选取两个特征点A，B并查询它们的坐标。
4.在CAD文件中输入A,B两个参照点的坐标，用AL对齐命令将整个目标图形旋转并缩放到正确的位置。
5.将目标图形加载到Arcgis里面，用export把相应的面或者线层导出并另存为shape文件。
注意：CAD目标文件要干净，没有多余的信息，最好分层做。采用Arcgis10以上的版本，9.3版本的有可能出问题。

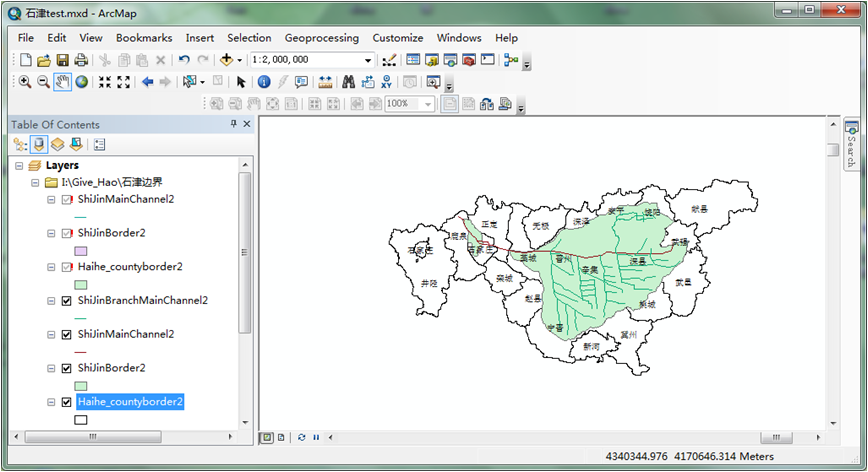

6.将shape文件在catalog里面添加坐标和投影系统。就可大功告成。
另外一种简单的方法是，将jpg图片在Arcgis下配准以后，直接新建面对象，采用编辑面对象的工具Editor直接绘制边界。
